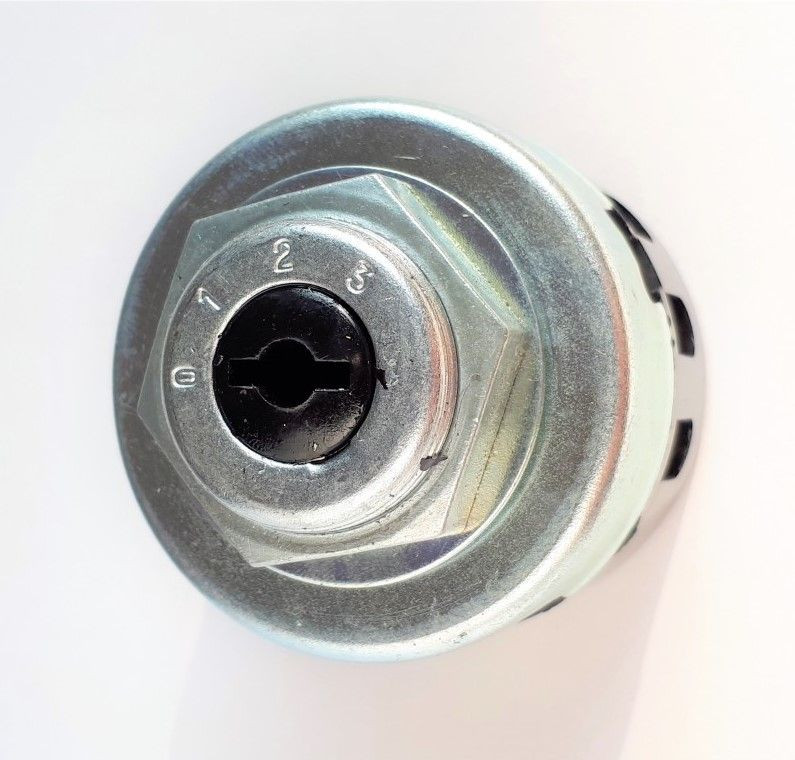

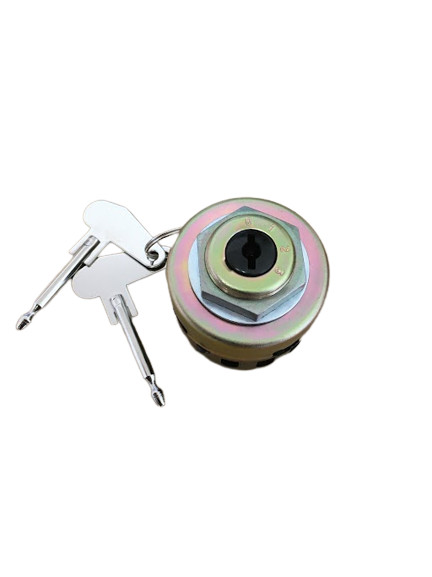

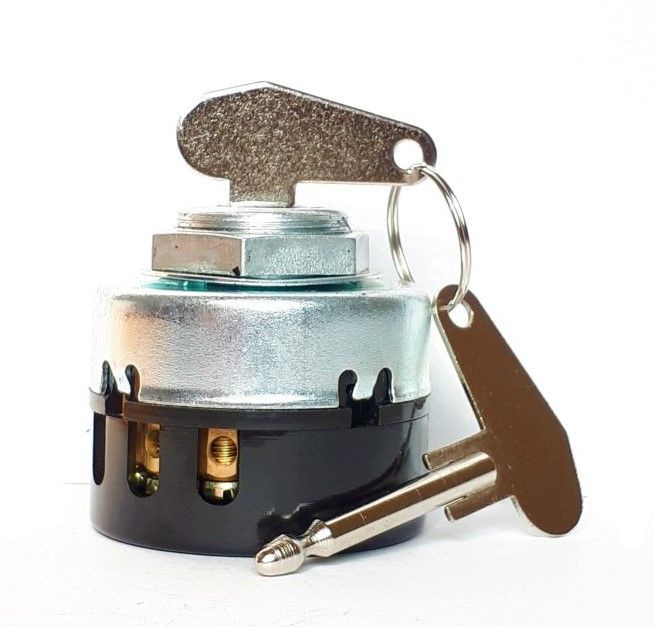

Kompletní spínač zapalování s klíčem a kovovou maticí C-360

Kompletní spínač zapalování s klíčem a kovovou maticí C-360
Kompletní spínač zapalování s klíčem a kovovou maticí pro traktory, motorky, čtyřkolky, zemědělské stroje a pod.
Použití pro náhrady za tyoto typy spínacích skříněk pod označením: Ursus C-330, C-360, C-385
Konstrukčně je určenya pro napětí 6V, 12V a 24V.

Parametry:

čtyřpolohová

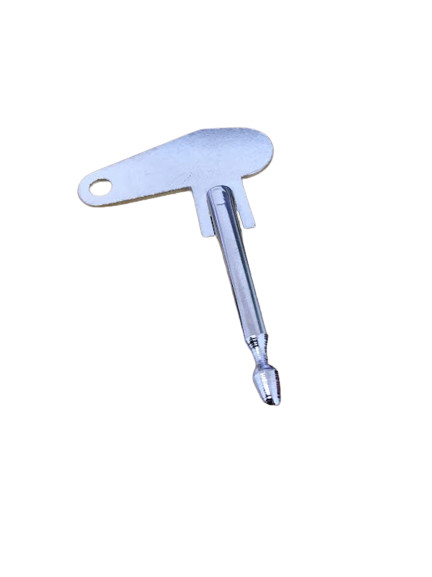

klíč: 2 ks
výška: 49 mm
maximální průměr: 51 mm
průměr montážního závitu: M26x1 mm
délka závitu. 8.2 mm
maticový klíč: 30

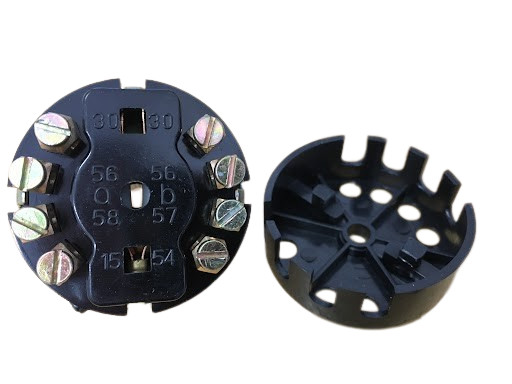

8 svorkových kontaktů se šroubky M4
délka závitu [mm] - 6,6
šroubováno plochým šroubovákem (-)
průměr otvoru pro kabel max: 4 mm
rozteč otvorů pro kabely: 9.3 mm

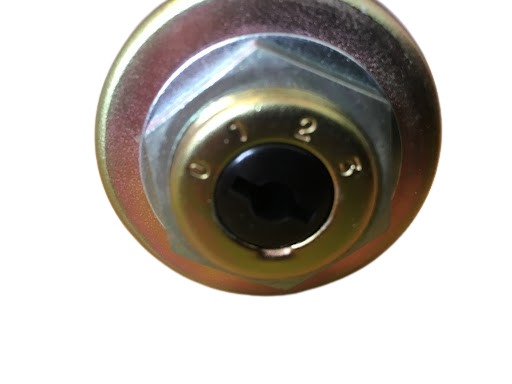

přepínání: 0,1,2,3

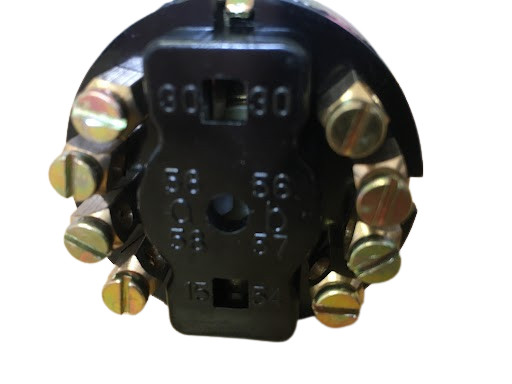

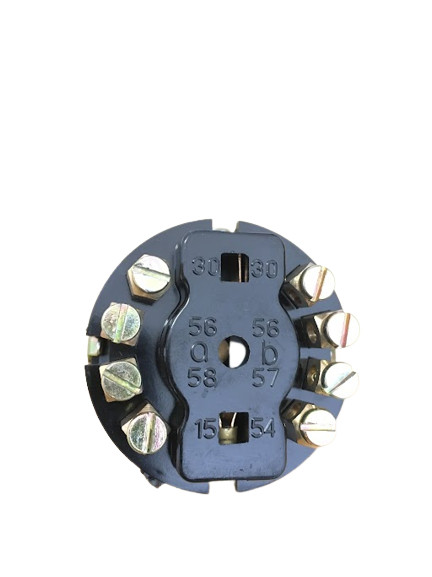

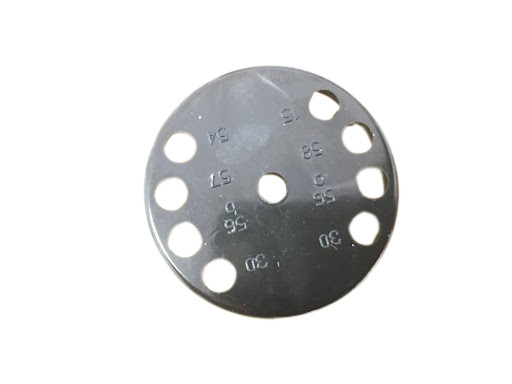

Možnost zapojení spínací skříňky:
Proud stálý:

30 - (větší svorka) přívod z baterie případně přes ampérmetr
30 - (slabší svorka) denní spotřebiče připojené bez zasunutého klíčku: brzdová světla, houkačka, autorádio, maják, zásuvka montážní lapmy, zapalovač stropní světlo

Po zasunutí klíčku v poloze 0 - jsou připojeny denní spotřebiče:

15 - zapalování, spínač spouštěče, žhavení
54 - kontrolní žárovka nabíjení, směrová světla (blinkry), couvací světla, stěrače, větrání apod.

V poloze 1 jsou dále pod napětím svorky:

57 - parkovací světla - pokud nejsou zapojena na svorku č.58, potom zůstavá volná

V poloze 2:

56a – dálková světla, kontrolka dálkových světel

V poloze 3:

56b – tlumená světla, kontrolka tlumených světel

Ve všech polohách 1,2,3:

58 - obrysová, koncová a mlhová světla, osvětlení RZ, osvětlení přístrojové desky


Možnosti zapojení se můžou lišit a záleží na váší představě jak má vaše zařízení fungovat. Za správnost zapojení neručíme a doporučujeme vše před spuštěním zkontrolovat a přeměřit. Veškeré zařízení jistěte požadovanou pojistkou ve správné hodnotě.
